Металлические кассеты СОЮЗ (закрытое крепление, замковое)

При монтаже систем вентилируемых фасадов одним из самых распространённых элементов облицовки являются металлические фасадные кассеты из оцинкованной и нержавеющей стали. Основные преимущества металлокассет СОЮЗ: пожаробезопасность (класс горючести Г-0, согласно экспертному заключению ЦНИИСК В.А.Кучеренко №5-36 от 16.05), легкость, прочность, богатый диапазон цветов по каталогу RAL.


Производятся кассеты фасадные из металлического листа толщиной 0,7- 1,2 мм, методом резки и штамповки по стандартным размерам либо по индивидуальному проекту фасада. Для облицовки углов зданий выпускаются специальные угловые фасадные кассеты. Индивидуальное изготовление фасадных кассет под определённый проект упрощает работу по монтажу облицовочных конструкций фасада здания.

Металлические фасадные кассеты, изготовленные из металла толщиной 1,2мм, имеют лучшую стабильность формы и больший запас прочности. Стоимость металлических кассет зависит также от производителя и типа материала, из которого отштампованы металокасеты – кассеты фасадные из алюминия или цветного сплава существенно дороже изделий из стали.

Металлические кассеты крепятся к несущим конструкциям вентилируемого фасада двумя способами – с помощью скрытых или видимых креплений. Металокасеты со скрытыми креплениями монтируются  снизу-вверх таким образом, что последующий элемент накладывается на предыдущий и закрывает видимые места соединений предыдущего, в результате чего вся конструкция имеет закрытую структуру (по принципу кровельной черепицы или "чешуи рыбы"). Кассеты фасадные с наружным (открытым) типом крепления устанавливаются с помощью винтов, которые окрашены в соответствующий цвет фасада, что делает их незаметными на общем виде фасада.

Фото-1 металлокассеты закрытого типа

При изготовлении металлокассет учитывается способность металла к расширению при его нагревании внешними источниками тепла, поэтому отверстия для крепления делают большего размера, чем диаметр заклепки, а соединения металлокассет подвижными. Многие фасадные кассеты имеют специальные технические отверстия для удаления влаги с внутренней стороны облицовки.

Фото-2 металокассеты в сборе

Для облицовки вент фасада  металлическими фасадными кассетами необходим проект, в котором будет разработана схема сборки всей конструкции, учтены толщина металла кассеты, вероятные механические нагрузки в различных участках фасада, формы угловых металлокассет, а также цветовые и дизайнерские решения облицовки фасада.

Фасадные кассеты из стали легко монтируются и демонтируются, что делает их применение в облицовке фасадов современных зданий быстрым и эффективным. Фасад, для облицовки которого были использованы металлические кассеты, не нуждается в постоянном уходе, имеет эстетичный внешний вид, долговечен и надёжен в эксплуатации, особенно в плане пожаробезопасности.

Международные стандарты «зеленой» сертификации

Не сказать, что Россия в области green development впереди планеты всей: скорее уж, в последних рядах. И только мы разобрались, что «зеленое» здание — это не цвет фасада, как специалисты принесли на рынок новое слово — «синий» стандарт. И это тоже не про фасад.





До сих пор Москве были известны два самых популярных в мире стандарта «зеленой» сертификации — BREEAM и LEED. Теперь коллекция дополнилась немецко-австрийским DGNB. Как уверяют разработчики, новая «синяя» система чуть больше чем «зеленая». Она единственная уделяет одинаковое внимание экологическим и экономическим аспектам green development. Первым объектом, сертифицированным по Ди-Джи-Эн-Би, стал бизнес-центр класса «А» «Ленинский Проспект, 119».

Преимуществами новой системы сертификации является, во-первых, ее адаптивность и возможность приспособления к специфике того или иного рынка. Во-вторых, система оценивает жизненный цикл здания в течение 50 лет со дня его разработки и позволяет заранее планировать расходы на поддержание его товарного состояния.


Как уверяет старший директор в департаменте офисной недвижимости компании Cushman & Wakefield Ирина Кузличенкова, для конкретных пользователей-арендаторов тоже немало плюсов: «Стандарт DGNB большой упор делает на социально-экономические факторы и на аспекты, связанные со здоровьем. То есть при строительстве и отделке помещений большой акцент и проверка происходит на предмет того, чтобы все продукты и материалы не были токсичными. DGNB учитывает и такую особенность, как возможность создания в каждом помещении индивидуального температурного режима. Среди требований стандарта — обязательное наличие обустроенных зеленых зон вокруг здания, где арендаторы могут отдохнуть в течение дня».

Ученые предложили новую методику расчета вентилируемых фасадов

В актуализированный СНиП 23-02-2003 … вошла новая методика комплексного теплофизического расчета вентилируемых фасадов, разработанная учеными НИИ строительной физики. С нее началась наша беседа с заведующим лабораторией НИИ строительной физики, доктором технических наук, профессором, членом-корреспондентом РААСН Владимиром Гагариным.

— Владимир Геннадьевич, что-то подобное этой методике уже было в нашей отрасли?

— Нет. Такая нормативная методика расчета вентилируемых фасадов создана впервые в мире. Мы уже в экспериментальном порядке опробовали ее в Башкирии и Томске и выпустили книгу «Фасады — для сибирского климата», где эта методика изложена. Методика предназначена прежде всего для проектировщиков. Она стала рекомендуемым приложением к актуализированной редакции СНиП 23-02-2003

В ходе работы были также получены интересные результаты по ветровым нагрузкам на фасады.

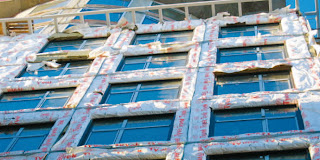

— Теперь перейдем к другой теме. Не один год специалисты ведут споры о том, нужно ли применять ветрозащитную пленку в конструкции вентфасадов. Многие считают, что эти пленки позитивно влияют на эксплуатационные свойства таких фасадов. Насколько это верно

— Действительно, в специальной литературе отмечается целый ряд положительных результатов от применения ветрозащитных пленок. Один из них — предотвращение эмиссии волокон из утеплителя. Ведь при движении воздуха вдоль поверхности минеральной ваты, не защищенной ветрозащитной пленкой, на приповерхностные волокна действует аэродинамическая сила, вызывающая напряжения растяжения в сечении волокна и касательные напряжения в капельках связующего, которое закрепляет волокно в материале. Эти напряжения в итоге и приводят к тому, что мелкие частицы минваты вылетают наружу. Многие считают, что это вредно для здоровья, однако, забегая вперед, скажу, что мы в процессе наших исследований сталкивались скорее с практическим отсутствием эмиссии, чем с ее наличием.

— Как проводилось это исследование?

— Несколько лет назад НИИ строительной физики совместно с НИИ механики МГУ им. М. В. Ломоносова разработали теорию этого явления. В результате удалось получить уравнение эмиссии волокон. В этом уравнении имеется коэффициент эмиссии волокон, определяемый экспериментально. Для исследования описываемого явления и определения коэффициента эмиссии волокон были проведены эксперименты с образцами плит штапельного стекловолокна. В результате длившихся несколько лет испытаний эмиссия волокон не обнаружена. Пересчет на период эксплуатации фасада с реальной скоростью движения воздуха в прослойке (т. е. до 1 м/с) показывает отсутствие эмиссии волокон в течение срока, превышающего 100 лет. Правда, за это время может разрушиться связующее в плите. Однако изделия из штапельного стекловолокна обладают длинными волокнами, вследствие переплетения которых эмиссия волокна может не происходить и при разрушении связующего.

— Так что этот плюс оказался сомнительным? Ну а какие еще преимущества называют апологеты ветрозащитных пленок?

— Они приводят аргумент, что ветрозащитные пленки позволяют предотвратить фильтрацию воздуха в ограждающих конструкциях и тем самым способствуют сохранению теплозащитных свойств здания. Фильтрациявоздуха может быть поперечной и продольной. В свою очередь, поперечная фильтрация делится на инфильтрацию (снаружи внутрь помещения) и эксфильтрацию (изнутри помещения наружу). Именно эти виды фильтрации и должна предотвращать ветрозащитная пленка. Если при помощи устройства ветрозащитной пленки фильтрация будет ликвидирована, то достигнется сохранение теплозащитных свойств конструкции. Кроме того, пленка защищает утеплитель от увлажнения атмосферными осадками во время эксплуатации объекта. Ведь в воздушную прослойку могут попадать и дождь, и снег, особенно если при этом дует ветер. Именно увлажнение косыми дождями может представлять опасность для сохранности эксплуатационных свойств утеплителя. И, наконец, ветрозащитная пленка обеспечивает сохранность утеплителя в период монтажа. Потому что нередко в процессе монтажа возникают длительные перерывы между тем, как установят утеплитель, и тем, когда смонтируют облицовку. Нередко такие перерывы достигают нескольких месяцев, и утеплитель повреждается из-за ветра и осадков.

— Но если все так хорошо, то какие аргументы могут найтись у противников применения ветрозащитных пленок?

— Представьте себе, таких аргументов немало. Один из них — ветровлагозащитная пленка может перекрывать воздушную прослойку вентилируемого фасада, значительно уменьшая ее толщину. В результате движения воздуха в прослойке не будет или оно будет очень слабым. А это значит, что самого главного — удаления водяного пара из конструкции, ради которого эта прослойка и предусматривается, не будет! Причем подобная ошибка зачастую появляется не только по вине монтажников. Нередко она заложена в систему еще на стадии проектирования! Довольно часто в таких проектах закладывается установка ветрозащитной пленки не поверх утеплителя, что было бы логично, а между направляющими. В результате толщина вентилируемой прослойки между пленкой и облицовкойстановится равной толщине вертикальной направляющей и составляет не более 25 мм. А это противоречит требованиям норм, в соответствии с которыми минимальная толщина воздушной прослойки регламентирована в 40 или 60 мм.

Применение ветрозащитной пленки может привести к переувлажнению утеплителя фасадной конструкции. Это происходит тогда, когда подрядчики при монтаже в качестве ветрозащиты применяют пленки с пониженной паропроницаемостью (как правило, из-за их более низкой стоимости). А иногда и вовсе вместо ветрозащиты устанавливают разные непроницаемые пленки, вплоть до полиэтиленовой.

Например, в г. Якутске построено много фасадов, в которых в качестве ветрогидрозащиты использована полиэтиленовая пленка. При проведении натурных исследований этих фасадов в зимний период между полиэтиленовой пленкой и утеплителем обнаружили лед! Увлажнение же наружного слоя утеплителя зимой приводит к снижению его долговечности — с этим вряд ли кто будет спорить.

Но гораздо большая опасность применения пленок связана с возгораниями. Дело в том, что ветрозащитные пленки сделаны на полимерной основе и относятся к материалам группы горючести Г2.  Это значит, что при воздействии на них открытым огнем они загораются и в случае возникновения пожара они могут способствовать его развитию. Какую опасность могут представлять горючие компоненты фасадных систем, показали пожары, произошедшие в последние несколько лет. Например, возгорание пленки «Тайвек» при проведении сварочных работ на 17-м этаже здания со смонтированным фасадом привело к распространению огня до первого этажа и к многочисленным повреждениям фасада.

Практически невозможно исключить применение открытого огня при проведении ряда работ на здании с уже смонтированным фасадом: это кровельные работы на крыше, сварочные работы на балконах и лоджиях, наплавление гидроизоляции на отмостке здания и т. д. Поэтому практически нельзя исключить возможность возгорания ветрозащитной пленки.

И еще один момент. Нерадивые подрядчики нередко используют ветрозащитную пленку, чтобы скрыть дефекты теплоизоляционного слоя. Например, щели между плитами утеплителя или вообще отсутствие утеплителя в некоторых местах. К сожалению, такие случаи для строительной практики не редкость.

— Из сказанного вами получается, что плюсы применения ветрозащитных пленок «компенсируются» минусами, и не известно еще, что лучше. Каков же вывод: быть или не быть ветрозащитным пленкам на вентилируемых фасадах?

— Столь категоричного вывода, как «быть или не быть», я бы все же делать не стал. Но однозначно, что в настоящее время применение ветрозащитных покрытий в вентилируемых фасадах обосновано недостаточно. Их применение обусловлено, я бы сказал, директивно. С другой стороны, известны объекты с фасадами, возведенными без ветровлагозащитной пленки, и объекты эти по сей день нормально функционируют. Поэтому, мне кажется, наиболее правильным был бы такой подход к использованию ветрозащитных пленок. Нужно выделить участки фасада, где следует устанавливать ветрозащиту, не обусловленную теплофизическими требованиями. Например, по углам зданий, безусловно, надо ставить ветрозащитное покрытие. А на остальных участках при проектировании фасадов необходимость устройства ветрозащиты следует проверять теплофизическими расчетами. Отсутствие ветрозащиты на некоторых участках вполне можно компенсировать толщиной утеплителя. Конечно, это увеличит стоимость системы, но не намного, поскольку не придется платить за саму пленку и

работы по ее монтажу. И еще одно. Установка горизонтальных рассечек, с моей точки зрения, не может быть признана нормальной. Рассечки перекрывают вентилируемую прослойку, в результате чего может произойти увлажнение конструкции. Иначе говоря, горизонтальные рассечки дискредитируют саму идею вентилируемого фасада.»

В Германии придумали, как выгодно сэкономить на коммунальных услугах

В Гамбурге построен энергосберегающий специфический дом

В Германии построено первое в мире автономное здание, все энергетические потребности которого полностью удовлетворяются за счет морских водорослей. Об этом пишут СМИ. Здание BIQ House расположено в Гамбурге. Фасад BIQ House состоит из биореакторов, в которых созданы условия для существования морских водорослей, которые постоянно продуваются воздухом, снабжающим их углекислым газом. Биореакторы с морскими водорослями установлены по фасаду здания и работают в роли изолирующей прослойки между окружающей средой и внутренними помещениями. С одной стороны аккумулируемое водой тепло солнечных лучей применяется для подогрева воды системы отопления и для получения горячей воды. А с другой стороны, когда морские водоросли вырастают их обрабатывают специальным образом и подают в топливный конвертор, работающий на биомассе и вырабатывающий электрическую энергию в достаточном для здания количестве.
