Просечно-вытяжные листы и сетки фасадных систем СОЮЗ

   Залогом успешного строительства или ремонта зданий являются качественные стройматериалы. Для этого необходимо не только разбираться во всем многообразии современных строительных материалов, но и точно соблюдать технологию их использования.

    Так, применение армировочных материалов позволяет избежать возникновения трещин и тем самым продлить сроки эксплуатации помещения до следующего ремонта. Для владельца жилья все это означает огромную экономию денег. Так многие строительные организации и промышленные предприятия уже по достоинству оценили отличные эксплуатационные свойства просечно-вытяжных листов и сеток.

   Именно поэтому архитекторы, дизайнеры и строители не перестают искать новые материалы, которые удовлетворяли бы вкус даже самого искушенного заказчика.

Одним из таких материалов по праву считается просечной металлический лист или сетка.

   Как и вентилируемые фасады, фасадные системы СОЮЗ из просечно-вытяжных листов и сеток имеют систему оцинкованного или нержавеющего каркаса, монтируемого непосредственно на фасады здания, но вместо привычных материалов для облицовки /керамогранит, реечный профиль, алюминиевый лист/ используются различные виды просечно-вытяжных листов и сеток.

   Все элементы фасадных систем из просечно-вытяжного листа или сетки, являются универсальными, что позволяет решать самые сложные архитектурные и конструкторские задачи от классических до ультрасовременных.

   Данная фасадная система позволяет существенно уменьшить количество строительного материала для возведения стен здания, что ведет к экономии капитальных затрат при осуществлении строительства, облегчению всего сооружения и увеличению этажности здания.

   Основными преимуществами фасадных систем СОЮЗ из просечно-вытяжных листов или сеток  являются:  возможность использовать различные геометрические формы ячеек и различные марки материалов – широкая возможность цветовых комбинаций /порошковая полимерная окраска в цвета по таблице RAL/ - эффективная вентиляция стен здания – устойчивость фасадной системы к атмосферным воздействиям – быстрый монтаж фасадной системы.



Европейские системы и принципы проектов навесных вентилируемых фасадов

Придерживайтесь требованиям расчета системы.
Подавляющее большинство ненесущих стен установлены длинные куски (именуемые палки) вертикально между этажами и между вертикальными элементами по горизонтали. Элементов каркаса могут быть изготовлены в магазине, но все установки и остекления обычно выполняется на месте эксплуатации.

Унифицированные системы
Унифицированная стены занавеса повлечь за собой изготовление завода и монтаж панелей и может включать в себя фабрику остекление. Эти единицы завершили вешают на конструкции здания, чтобы сформировать корпус здания. Унифицированная наружной стены имеет преимущества: скорость, меньшие затраты на установку области, а также контроль качества во внутренней среде с климатическим контролем. Экономические выгоды, как правило, реализуются на крупных проектах или в местах с высоким уровнем трудовой сфере.

Принцип Rainscreen
Общей чертой в наружной стены технологии, навесных принципе предположил, что равновесие между давлением воздуха снаружи и внутри "навесных" предотвращает попадание воды в само здание. Например, стекло захватывается между внутренней и наружной прокладки в пространство, называемое остекления скидки. Остекления возврат вентилируется наружу так, что давление на внутренней и внешней сторонах внешней прокладки и тот же. Когда давление равно через эту воду прокладки не может быть обращено через стыки или дефектов в прокладке.

Проблемы
Фасадные системы должны быть спроектированы, чтобы обрабатывать все нагрузки, действующие на нее, а также сохранить воздух и воду от проникновения ограждающих конструкций здания.

Грузы
Нагрузок на наружной стены передаются к конструкции здания через сердечник, которые прикрепляются многомиллионные к зданию. Дизайн конструкции здания должны учитывать эти нагрузки.
Собственный вес
Мертвые нагрузка определяется как масса структурных элементов и постоянных функций на структуру. В случае фасадов, эта нагрузка состоит из массы многомиллионных, якоря и другие структурные компоненты наружной стены, а также вес заполнения материалом. Дополнительные мертвых нагрузок на наружной стены, таких как зонты, должны быть учтены в конструкции наружной стены компоненты и якоря.

Ветровая нагрузка
Ветровая нагрузка, действующая на здание является результатом ветер, дующий на здание. Этот ветер давление должно быть сопротивление системы навесных стен, поскольку она обволакивает и защищает здание. Ветровые нагрузки сильно различаются во всем мире, с самым большим ветровым нагрузкам быть около побережья ураган регионах, подверженных. Для каждого расположения проекта, строительных норм и правил укажите нужное ветровые нагрузки дизайна. Часто аэродинамической трубе исследование проводится на больших или необычной формы зданий. Масштабная модель здания и окружающие окрестности являются построены и введены в аэродинамической трубе для определения ветровых нагрузок, действующих на конструкцию в вопросе. Эти исследования учитывают вихрей вокруг углов и эффекты окрестностях

Сейсмическая нагрузка
Сейсмические нагрузки должны быть решены в конструкции компонентов занавес стены и якорей. В большинстве случаев, стены занавеса способен естественно выдержать сейсмические и ветровые здание власть из-за пробела между заполнением остекления и стоек. В тестах стандартный наружной стены системы способны выдерживать три дюйма (75 мм) относительного движения пол без поломки стекла или утечки воды. Якорь дизайн должен быть пересмотрен, однако, так как большие окна от пола до пола перемещение может разместить большие силы на якоря. (Дополнительные структура должна быть предоставлена ​​в первичной структуре здания, чтобы противостоять сейсмических сил от самого здания.)
Снеговая нагрузка
Снеговые нагрузки и временные нагрузки обычно не является проблемой в ненесущих стен, так как фасады предназначены для вертикальной или слегка наклонной. Если наклон стены превышает 20 градусов или около того, эти нагрузки, возможно, должны быть рассмотрены.

Температурная нагрузка
Тепловая нагрузка индуцированных в системе наружной стены, поскольку алюминий имеет относительно высокий коэффициент теплового расширения . Это означает, что на протяжении пары полов, наружной стены будет расширяться и сжиматься на некотором расстоянии, по отношению к его длине и разницы температур. Это расширение и сжатие приходится на горизонтальной резки многомиллионные немного коротким и позволяет пространство между горизонтальными и вертикальными многомиллионные. В унифицированных навесных стен, остается зазор между подразделениями, которая изолирована от проникновения воздуха и воды стеклоочистителей прокладки . Вертикально, якоря проведения ветровой нагрузки (но не собственный вес) имеют прорези для учета движения. Кстати, это объясняет также слот для живых отклонения нагрузки и ползучести в перекрытиях здания.

Взрыв нагрузки
Случайные взрывы и террористические угрозы привезли на повышенную заботу о хрупкости навесные стены в связи с взрывом нагрузок. Бомбардировки Альфреда П. Мурра федерального здания в Оклахома-Сити , Оклахома , породила большую часть текущих исследований и мандаты в отношении создания ответом на взрыв нагрузок. В настоящее время все новых федеральных зданий в США и все американские посольства построен на территории иностранного государства, должны иметь некоторый резерв на устойчивость к взрывам.
С наружной стены находится на внешний вид здания, она становится первой линией обороны в результате взрыва бомбы. Таким образом, ВЗРЫВОУСТОЙЧИВОЕ фасады должны быть рассчитаны на такие силы без ущерба для интерьера здания для защиты своих жителей. Поскольку взрыв нагрузки очень высокие нагрузки с более короткого времени, ответ наружной стены должна быть проанализирована в динамическом анализе нагрузкой, с полномасштабным макетом тестирование выполняется до завершения разработки и установки.
ВЗРЫВОУСТОЙЧИВОЕ остекления состоит из многослойного стекла , которое означало сломать, но не отдельно от многомиллионные. Аналогичная технология используется в ураган районах, подверженных для защиты от ветра мусора.

Инфильтрации воздуха
Инфильтрация воздуха является воздух, который проходит через наружной стены с наружной к внутренней части здания. Воздух проник через прокладки, через несовершенный столярных между горизонтальным и вертикальным многомиллионных через дренажные отверстия , и через несовершенный уплотнения. Американская архитектурная ассоциация производителей (AAMA) является торгово-промышленных групп в США, которая разработала добровольной спецификации, касающиеся приемлемого уровня инфильтрации воздуха через навесной стены. Этот предел выражается (в США) в кубических футов в минуту на квадратный фут площади стен при данном испытательном давлении. (В настоящее время большинство стандартов привести максимум 0,06 CFM / кв.м при давлении по меньшей мере 1,57 фунтов на квадратный фут или выше, приемлемы.) Тестирование обычно проводится независимой третьей агентство абонента с помощью ASTM E-783 стандарта.

Проникновение воды
Проникновение воды определяется как воды, проходящей от внешней части здания через к внутренней части системы наружной стены. Иногда, в зависимости от здания спецификации , небольшое количество контролируемых воды на внутренней считается приемлемым. Контролируемые проникновения воды определяется как вода, которая проникает за пределы внутренней наиболее вертикальной плоскости образца, но имеет предназначенный средства дренаж обратно наружу. AAMA Добровольное Спецификации позволяют контролировать проникновение воды то время как основные ASTM E1105 метод испытания определили бы такое проникновение воды в качестве отказа. Для проверки способности наружной стены, чтобы выдерживать проникновение воды в этой области, ASTM E1105 воды распылительных стоек, система размещена на внешней стороне испытательного образца, и положительное значение давление воздуха в системе. Этот комплекс мер имитирует ветром события дождь на наружной стены для проверки поля производительность продукта и установки. Поле контроля и обеспечения качества проверок на проникновение воды стало нормой в качестве строителей и монтажников применяются такие программы качества, чтобы помочь уменьшить количество повреждения водой судебные иски против их работы.
ASTM E1105 калиброванный Спрей Rack System является инструментом полевых испытаний используемых стандартной тестовой агентов для проведения тестирования проникновения воды от установленных оконных систем для контроля качества и Цели в области качества. Распылительной стойки должен быть откалиброван для подачи воды из расчета минимум из 8 "осадков в час / за квадратный фут, или эквивалент 5,0 американских галлонов в час / квадратный фут. Продолжительности, что вода распыляется непрерывно на образце . обычно в течение 15 или 20 минут распылительной стойки должны быть откалиброваны по крайней мере, один раз в шесть месяцев в ASTM E1105 метода испытаний; калибровка может быть необходимо на меньших интервалах должна система распыления стойки повреждены.

Отклонение
Один из недостатков использования алюминия для многомиллионных является то, что модуль упругости составляет примерно одну треть от стали. Это приводит к в три раза больше отклонения в алюминиевой стоечно сравнению с тем же стальным при данной нагрузке. Строительные нормативы установлены Предельные прогибы для перпендикулярного (ветрового) и в плоскости (статическая нагрузка-индуцированной) отклонений. Важно отметить, что эти отклонения пределы не наложенный за укрепляющие потенциал многомиллионные. Скорее, они предназначены для ограничения отклонения стекло (которое может не выдержать чрезмерного отклонения), а для того, чтобы стекло не выходят из своих карманных в стоечно. Предельные прогибы также необходимы для управления движением на внутренней части наружной стены. Строительные конструкции может быть такой, что существует стенка расположена вблизи стоек, и чрезмерное отклонение может вызвать стоек в контакт со стенкой и привести к повреждению. Кроме того, если отклонение стены довольно заметно, общественное восприятие может вызвать особого беспокойства, что стена не является достаточно сильным.
Предельные прогибы, как правило, выражается как расстояние между опорными точками деленное на постоянное число. Предельным прогибом L/175 распространена в спецификациях занавес стены, основанные на опыте с отклонением ограничения, которые вряд ли могут вызвать повреждения стекла проводимых стоек. Скажите данной наружной стены стоит на якоре в 12 футов (144 В) этаже высот. Допустимое отклонение затем будет 144/175 = 0,823 дюйма, что означает, что стенка имеет право отклоняться внутрь или наружу максимум 0,823 дюйма при максимальном давлении ветра. Тем не менее, некоторые панели требуют более строгих ограничений на передвижение, или, безусловно, те, которые запрещают крутящего момента, как движение.
Отклонение в многомиллионные контролируется различными формами и глубины занавес членов стене. Глубина данной системы наружной стены обычно контролируется момент инерции площади необходимые для поддержания прогиб под пределах спецификации. Другой способ ограничения отклонений в данном разделе является добавление стальной арматуры к внутренней трубке стоек. Поскольку сталь отклоняется на 1/3 скорости алюминий, сталь будет сопротивляться большую часть нагрузки при более низкой стоимости или меньшую глубину.
[ править ]Силы
Сила (или максимально используемый стресс ) доступна для конкретного материала не связано с его жесткость материала (свойство материала руководящий отклонение ); это отдельный критерий наружной стены конструкции и анализа . Это часто влияет на выбор материалов и размеров конструкции системы. Например, определенной формы из алюминия будет отклоняться почти в три раза больше, чем такой же формы, сталь для эквивалентной нагрузке (см. выше), хотя его прочность (т.е. максимальной нагрузки он может выдержать) могут быть эквивалентными или даже немного выше, в зависимости от марки алюминия . Поскольку алюминий часто материалом выбора, учитывая его нижнюю единицу веса и лучше выветривания возможностями по сравнению со сталью, отклонения, как правило, руководящих критериев в дизайне наружной стены.

Тепловые критерии
По сравнению с другими компонентами здания, алюминий имеет высокий коэффициент теплопередачи, а это означает, что алюминий является очень хорошим проводником тепла. Это приводит к высоким потерям тепла через алюминиевые занавес многомиллионные стене. Есть несколько способов, чтобы компенсировать эту потерю тепла, наиболее распространенным способом является добавление тепловой перерывов. Термическое разделение барьеры между внешней и внутренней металла металла, как правило, изготовлены из поливинилхлорида (ПВХ). Эти разрывы обеспечивают значительное снижение теплопроводности наружной стены. Тем не менее, так как тепловая прерываний перерыв алюминиевых стоек, общий момент инерции стоек уменьшается, и должны быть учтены в структурном анализе системы.
Теплопроводность навесные стены важно, потому что потери тепла через стенки, которая влияет на отопление и охлаждение здания. На неэффективные наружной стены, конденсат может образовываться на внутренней многомиллионные. Это может привести к повреждению соседних внутренней отделки и стен.
Жесткая изоляция обеспечивается в эмалированное районах, чтобы обеспечить более высокий R-значение в этих местах.

Заполнения
Заполнение относится к большой панели, которые вставляются в наружной стены между многомиллионных. Заполнения, как правило, стекло, но может быть составлен из практически любой элемент экстерьера здания.
Независимо от материала, заполнений, как правило, называют остекление, и инсталлятор заполнения называют стекольщика . Чаще всего эта торговля сейчас известно как Fenestration.

Стекло
Мексиканская тепличного на Ботанический сад , построенный Чарльзом Rohault де Флери с 1834 по 1836 года, является одним из первых примеров металл и стекло навесной стены архитектуры.
До сих пор наиболее распространенным типом остекления, стекло может быть почти бесконечное сочетание цвета, толщины и прозрачности . Для коммерческой застройки, два наиболее распространенных толщины 1/4 дюйма (6 мм) и монолитного 1 дюйм (25 мм) стеклопакетов . В настоящее время 1/4 дюйма стекла, как правило, используется только в эмалированное районах, в то время как стеклопакетов используется для остальной части здания (иногда эмалированное стекло задается как стеклопакетов, а). 1 дюйм изоляции стекла, как правило, состоят из двух 1/4-дюймовый спутники из стекла с 1/2 дюйма (12 мм) воздушное пространство. Воздух внутри обычно атмосферным воздухом, но некоторые инертные газы , такие как аргон или криптон могут быть использованы для повышения качества теплопередачи значений. В жилищном строительстве, толщины обычно используются 1/8 дюйма (3 мм) и монолитного 5/8 дюйма (16 мм) стеклопакетов. Большей толщины обычно используются для зданий или районов с повышенной термостойкостью, относительной влажности , или передачу звука требования, такие как лабораторных помещений или студиях звукозаписи .
Стекло может быть использован которая прозрачные , полупрозрачные , непрозрачные или, или в той или иной степени его. Прозрачное стекло обычно относится к обзорное стекло навесной стены. Spandrel или прозрачным стеклом, могут также содержать полупрозрачное стекло, которое может быть реализовано для обеспечения или эстетических целях. Непрозрачные стекло используется в районах, чтобы скрыть столбец или пучком эмалированное или сдвига стены позади наружной стены. Другим способом сокрытия эмалированное областях через тень окна строительства (при условии темного замкнутого пространства позади прозрачного или полупрозрачного стекла). Строительство коробки тени создает ощущение глубины за стеклом, что иногда желательно.
Ткань шпона
Ткань еще один тип материала, который является общим для навесных стен. Ткань часто намного дешевле и служит меньше постоянного решения. В отличие от стекла или камень, ткань намного быстрее в установке, менее дорогим и часто намного проще изменить после его установки.
Каменный шпон
Тонкие блоков (от 3 до 4 дюймов (75-100 мм)) камня может быть вставкой в ​​системе наружной стены, чтобы обеспечить архитектурных аромат. Тип используемого камня ограничивается только прочность камня и возможность производить его в нужную форму и размер. Общие типы каменных используются: Arriscraft (силикат кальция); гранита ; мрамор ; травертин и известняк . Чтобы уменьшить вес и улучшают прочность, природный камень может быть прикреплен к подложке соты алюминия с StonePly системы.

Панели
Металлические панели могут принимать различные формы, включая алюминиевые пластины, тонкие композитные панели, состоящие из двух тонких алюминиевых листов, между которыми тонкой пластиковой слой; оболочка меди стенка и панели, состоящие из металлических листов, связанный с жесткой изоляции, с или без внутреннего листа металла для создания сэндвич-панели. Другие непрозрачные материалы панели включают волоконно-армированного пластика (FRP), нержавеющей стали, и терракотовый . Терракотовая занавес стеновые панели были впервые использованы в Европе, но лишь немногие производители производят высококачественные современные терракотовые занавески стеновых панелей.

Жалюзи
Жалюзи обеспечивается в районе, где механическое оборудование расположено внутри здания требует вентиляции или свежий воздух, чтобы работать. Они могут также служить в качестве средства, позволяющего наружному воздуху проникать в здания, чтобы воспользоваться благоприятных климатических условий и минимизировать использование энергоемких HVAC систем. Занавес стены системы может быть адаптирована принимать большинство типов систем жалюзи для поддержания того же архитектурного обзорность и стиль, обеспечивая при этом необходимую функциональность.
Окна и вентиляционные отверстия
Большинство остекления наружной стены является фиксированной, то есть нет никакого доступа к внешней части здания, кроме как через двери. Тем не менее, окна или вентиляционные отверстия можно застеклить в систему навесных стен, а также для обеспечения требуемой вентиляции или открывающиеся окна. Почти любой тип окна могут быть сделаны, чтобы вписаться в навесные стены.

Пожарная безопасность
Горючие Полистирол изоляции в точке контакта с листового металла backban. Неполное противопожарный в край плиты периметру , изготовленные из минеральной ваты без topcaulking.
Противопожарного на «периметр края плиты" , которая представляет собой зазор между полом и backpan из наружной стены необходимо, чтобы замедлить прохождение огня и продуктов сгорания между этажами. Spandrel районах, должны иметь негорючие изоляции на внутренней поверхности наружной стены. Некоторые строительные нормы требуют стоечно быть обернутым в тепло-изоляции тормозящий под потолком, чтобы предотвратить многомиллионные от таяния и распространения огня на этаж выше. Важно отметить, что противопожарная на краю плиты периметр считается продолжением огнестойкости фундаментной плиты. Занавес сама стена, однако, обычно не требуется иметь рейтинг. Это вызывает недоумение, как Компартментализация (противопожарная защита) , как правило, основаны на закрытые отсеки, чтобы избежать огня и дыма миграций за каждый занимается отсека. Наружной стены по самой своей природе предотвращает завершение отсеке (или конверт). Использование огня спринклеры было показано для смягчения этому вопросу. Таким образом, если здание не спринклеров, огонь все еще может проехать до наружной стены, если стекло на открытых этаже разрушена в результате пожара влияния, в результате чего пламя лизать за пределы здания. Падение стекло может подвергать опасности пешеходов, пожарные и пожарные шланги ниже. Примером этого является 1988 First Interstate пожарной вышки в Лос-Анджелесе, штат Калифорния . Огонь здесь обошел на башню разбив стекло и затем пропуском алюминия скелет держал стакан.  температура плавления алюминиевого составляет 660 ° C, в то время как здание пожаров может достигать 1100 ° С. Температура плавления алюминия обычно достигнуто в течение нескольких минут после начала пожара . Огневых преград для такого суставов здание может быть квалифицирован, чтобы UL 2079 - Испытания на огнестойкость строительных Системы трещин . Sprinklering каждом этаже есть глубокое положительное влияние на пожарную безопасность зданий с фасадами.
Fireman нокаут панели остекления часто требуется для вентиляции и аварийного доступа извне. Плей-панелей, как правило, полностью закаленное стекло для обеспечения полного гидроразрыва панели на мелкие кусочки и относительно безопасным удалением от отверстия.
Техническое обслуживание и ремонт

Занавес периметру стен и герметики требуют обслуживания максимального срока службы. Периметр герметики, правильно спроектирована и установлена, имеют типичный срок службы от 10 до 15 лет. Снятие и замена периметру герметиков требуют тщательной подготовки поверхности и надлежащей детализации.
Алюминиевые рамы, как правило, окрашенные или анодированный . Необходимо соблюдать осторожность при очистке зоны вокруг анодированного материала, как некоторые моющие средства уничтожит финиша. Заводское фторполимеров термореактивные покрытия имеют хорошую устойчивость к деградации окружающей среды и требуют лишь периодической очистки. Перекрытие с воздушно-сухом покрытии фторполимеров возможно, но требует специальной подготовки поверхности и не столь прочным, как запеченный на оригинальном покрытии.
Анодированные алюминиевые рамы не может быть "Re-анодированный" на месте, но могут быть очищены и защищены собственностью прозрачные покрытия для улучшения внешнего вида и долговечности.
Открытые остекления уплотнители и прокладки требуют проверки и технического обслуживания, чтобы минимизировать проникновение воды, а также для ограничения воздействия уплотнения стойки и изолирующие уплотнения стекла смачивания.
Маркировка СЕ

Навесные фасады может быть отмечен CE 13830. Производитель может иметь заместителей, пройдя через короткий руководства, которая была разработана как система домов и производителя объединений

Старейшие вентилируемые фасадны в мире. Oriel палат, Ливерпуль, Англия, 1864

Занавес стены. Создание оборонительно-облицовочных стен занавеса в средневековых зданиях (укрепление) . (Материал из перевода свободной энциклопедии)

Один из старейших занавес стены в мире, в Бухаресте

Oriel палат, Ливерпуль, Англия, 1864

Навесные вентилируемые фасадные системы являются внешним покрытием здания, в котором наружные стены не являются структурными, а просто держателем погоды для жителей домов. Под занавес стены неструктурными это может быть сделано из легкого материала, сокращение строительства расходы. Когда стекло используется как наружной стены, большим преимуществом является то, что естественный свет может проникать глубже в пределах здания. Наружной стены фасада не несет никакой нагрузки собственного веса от здания, кроме своих собственных мертвым грузом нагрузкой. Стена передает горизонтальные ветровые нагрузки, которые падают на его основной структурой здания через соединения на этажах или столбцов здания. Занавес стены также отличаются устойчивостью воздух и вода инфильтрация, Sway индуцированного ветра и сейсмические силы, действующие на здание, и его собственные силы мертвого веса нагрузки.
Перегородка системы обычно разрабатываются с экструдированного алюминия членов, хотя первые фасады были сделаны из стали. Алюминиевая рама, как правило, заполненных со стеклом, которое обеспечивает приятное архитектурно здание, а также преимущества, такие как естественное освещение . Тем не менее, параметры, связанные с солнечной регулировка усиления, такие как тепловой комфорт и визуальный комфорт труднее контролировать при использовании высоко-стеклянные стены занавеса. Другие общие заполнений включают: каменный шпон, металлические панели, жалюзи , и открывающиеся окна или вентиляционные отверстия.
Медное покрытие позволяет архитекторам включить визуально желательными характеристиками в проектировании зданий. На наружных поверхностей зданий, покрытого медью листов, черепицы и сборных панелей можно резать, разгромлены, пилить, подал, сверлить, резьбовые, сварные, и изогнут в сложных форм. Различных отделок и цветов, также доступны для описания систем медь облицовки фасада, см.:. Медь в архитектуре: обшивка стен .
Занавес стены отличаются от магазина-фасадных систем в том, что они предназначены для охвата нескольких этажей, и учитывать требования к конструкции, такие как: тепловое расширение и сжатие; влияние здания и передвижения; водозабора и тепловой эффективности для экономичного отопления, охлаждения , и освещение в здании.


Здания были построены с внешней стены здания (несущие стены, обычно кладка) поддержке нагрузки всей конструкции. Развитие и широкое использование конструкционных сталей , а затем железобетонные позволили относительно небольшие колонны для поддержки больших нагрузок и наружные стены зданий больше не были необходимы для структурной поддержки. Наружные стены могут быть ненесущих и таким образом намного легче и более открытой, чем кладка нагрузка несущих стен в прошлое. Это дало способ более широкого использования стекла в качестве внешнего фасада, а также современные стены занавеса день родился.
Жесткие конструкции необходимы для ненесущих стен также могут быть сделаны из дерева, но высокие деревья были дефицитным в Западной Европе со времен средневековья. Поэтому, когда большие стеклянные панели были созданы в 18 веке, первый истинный фасады были построены в Османской империи, где деревянное строительство по-прежнему на высоком, а не в индустриальных запад.
Oriel палат (1864) и 16 Cook Street (1866), оба построены в Ливерпуле , Англия , местным архитектором и инженером Питером Эллисом , характеризуются их широкое использование стекла в фасадах . К дворах они даже хвастались обрамленные металлом стены стеклянный занавес, что делает их два из первых зданий в мире, чтобы включить эту функцию. Обширные стеклянные стены света позволило глубже проникнуть в здание с использованием более площадей и снижения затрат освещение в короткие зимние месяцы. Oriel палат включает в себя 43 000 квадратных футов (4000 м 2) Установить более пяти этажей, без лифта, который только недавно был изобретен и еще не была широко распространена. [1]
Некоторые из первых фасады были сделаны со стальными многомиллионные и стеклянная пластинка была прикреплена к многомиллионным с асбестом или стекловолокна изменение остекления соединения. В конце концов силиконовые герметики или остекления ленты были заменены, используя системы стоек стекла . Некоторые конструкции включены внешний колпачок для хранения стекла на месте и защитить целостность уплотнений. Первая стена занавеса установлены в Нью-Йорке , в доме Рычаг здания (Skidmore, Owings и Merrill, 1952), был этот тип строительства. Ранее модернистского примеры Баухауза в Дессау (1926) и Hallidie здание в Сан-Франциско (1918).
1970-х годов началось широкое использование алюминиевых направляющих для многомиллионной. Алюминиевый предлагает уникальное преимущество, что могут быть легко выдавливается в почти любой формы необходимы для проектирования и эстетических целях. Сегодня, сложность конструкции и формы доступны почти безграничны. Пользовательские формы могут быть разработаны и изготовлены с относительной легкостью.
Аналогичным образом, уплотнение методы и виды развивались в течение многих лет, и, как следствие, занавес сегодняшней стены высокопроизводительных систем, которые требуют минимального обслуживания.



1 История
2 Системы и принципы
2.1 Стик систем
2.2 Унифицированные системы
2,3 Rainscreen принципе
3 касается
3.1 Грузы
3,2 инфильтрации воздуха
3.3 Проникновение воды
3.4 Отклонение
3,5 Сила
3.6 Тепловая критериев
4 Заполнения
4.1 Стекло
4.2 Ткань шпона
4.3 Камень шпона
4.4 Панели
4.5 Жалюзи
4.6 Окна и вентиляционные отверстия
5 Пожарная безопасность
6 Техническое обслуживание и ремонт
7 Маркировка СЕ
8 Общие, аккредитованные сертификации продукции и испытательных организаций
9 См. также
Литература 10
11 Внешние ссылки
История

Методы реконструкции зданий Curtain Walls: монтаж вентилируемых фасадов

 Технология Curtain Walls (буквально «стены-завесы») на западе применяется уже более двух десятилетий, однако в России данный метод, получивший название «вентилируемые фасады», пока еще не прижился. Отчасти это объясняется высокой стоимостью затрат: цены на строительные работы, равно как и на материалы для монтажа вентфасадов, довольно значительны. Тем не менее, строительная компания «МСК Инжиниринг» уверяет, что может обосновать целесообразность вложений и даже выразить в конкретных цифрах сроки окупаемости «стен-завес». В чем заключается суть технологического новшества, и за счет чего проявляется экономический эффект?

Описание технологии
Вкратце фасадные работы можно описать следующим образом: на поверхности стены монтируется металлический каркас, к которому крепятся облицовочные плоскости. Зазор между стеной и облицовкой заполняют теплоизоляционным материалом; там же располагают гидроизоляционную мембрану. Цельная конструкция полностью закрывает фасад здания, минимизируя негативное влияние внешних факторов: осадков, ультрафиолета, ветра. Кроме того, в щелевидном зазоре между стеной и облицовочными панелями возникает воздушная тяга, нормализующая влажностный режим здания.

Обоснование экономического эффекта
В результате работ по монтажу вентилируемых фасадов в реконструируемых зданиях существенно снижаются энергозатраты на обогрев и кондиционирование — экономия достигает 30% от расходов на энергоносители до производства фасадных работ. Поскольку декоративно-облицовочные панели долговечны, отпадает надобность в периодическом косметическом ремонте фасадов. Соответственно, с течением времени вентфасад компенсирует первоначальные вложения, поэтому цены на строительные работы или материалы не должны рассматриваться как серьезный сдерживающий фактор.

Важные аспекты
Едва начав развиваться, в нашей стране технология стен-завес тут же попала под угрозу исчезновения. Причина кроется отнюдь не в недостатках данного метода, сочетающего в себе и внешнюю эстетичность и прикладные свойства, а в разного рода просчетах и нарушениях технологии монтажа. Как утверждает строительная компания «МКС Инжиниринг», слепо переносить зарубежный опыт не следует — нужно учиться на чужих ошибках и применять данную технологию с оглядкой на климатические условия России. Например, в Европе вентфасады монтируют с зазором 2-4 см от основных стен, но для большинства климатических зон РФ этого явно недостаточно: для лучшей эффективности потребуется утолщенный слой утеплителя и, возможно, усиленный каркас с соответствующими креплениями.

Описанная технология универсальна: ее можно использовать при реконструкции жилых, общественных и производственных зданий. Среди огромного ассортимента облицовочных панелей каждый найдет то, что соответствует индивидуальным понятиям о красоте и эстетичности, а также модным архитектурным решениям в сфере декорирования фасадов. Едва ли вентилируемые фасады станут массово востребованными и общеприменимыми, но наверняка на территории РФ найдется огромное множество лиц, заинтересованных в их монтаже.

Фасады: особенности зимних технологий возведения и реконструкции зданий различного назначения

Достижение заявленных показателей требует проведения некоторых видов фасадных работ в нетрадиционное для них время года. Так, фасадные отделочные работы в зимний период характеризуются особенным подходом к их выполнению и рядом сопряжённых с этим сложностей.

Современные требования к скорости и качеству строительства определяют необходимость поиска особых решений для оптимизации всех этапов процесса возведения и реконструкции зданий различного назначения. Неважно, идёт ли речь о многоэтажной городской застройке, или о строительстве загородных коттеджей — и в том, и в другом случае наибольшее значение имеет сокращение времени на проведение строительных и отделочных работ при сохранении максимально высоких качественных характеристик здания. При таком подходе проводить работы зачастую приходится и при отрицательных температурах воздуха, что при несоблюдении технологий выполнения отдельных задач и применении неправильно подобранных материалов ставит под угрозу качество построенного дома. И в большинстве случаев именно фасадные отделочные работы проводятся с различными нарушениями, которых вполне можно избежать, если придавать максимальное значение технологическим процессам и использовать современные, адаптированные для зимнего периода, материалы.

Наиболее распространённым видом фасадных работ при строительстве и реконструкции зданий является установка системы наружной теплоизоляции. На сегодняшний день существуют два типа систем такого утепления: композиционная система с наружными штукатурными слоями (СФТК) и система теплоизоляции с вентилируемым зазором (вентилируемый фасад). При этом СФТК чаще всего монтируется на жилых городских и загородных зданиях различной этажности, тогда как вентилируемый фасад используется чаще на нежилых объектах. Между этими системами существует ряд различий в технологии установки и используемых материалах: вентилируемый фасад состоит из металлической каркасной конструкции, утеплителя и облицовки, а СФТК — это совокупность устраиваемых непосредственно на стенах зданий слоев (клеевой слой, слой теплоизоляционного материала, штукатурный и защитно-декоративный слои). Как видим, при монтаже вентилируемого фасада не используются материалы, требующие особых температурных условий, поскольку в данном случае в принципе не применяются сухие строительные смеси. Но, учитывая описанное выше соотношение объектов установки систем, а также то обстоятельство, что навесные фасады обходятся несколько дороже и вообще не используются в малоэтажном строительстве, имеет смысл уделить основное внимание процессу установки в зимнее время систем с наружным штукатурным слоем.

Сегодня существует множество торговых марок СФТК, и несмотря на то, что конструкционно они все похожи, тем не менее, они также имеют определённые различия. Поговорим об общих характеристиках на примере СФТК Thermokreps. «Мокрая» система утепления (СФТК) предполагает, как уже было сказано, устройство нескольких слоёв материала прямо на фасаде здания. Система состоит из следующих основных элементов: 1) клеевой слой для крепления плит теплоизоляции, 2) утеплитель — плиты из минеральной ваты на синтетическом связующем или из пенополистирола, 3) дюбели для механического крепления плит теплоизоляции, 4) армирующий слой, 5) защитно-декоративное покрытие.

На качественные и эксплуатационные характеристики СФТК главное влияние оказывает соблюдение технологии монтажа системы, которая включает и требования к температуре окружающего воздуха. В зимний период монтаж системы в естественных для сезона условиях невозможен, поэтому используются дополнительные технологии, способные обеспечить требуемые показатели температуры, — устройство тепляков. Тепляки — это строительные леса, закрытые снаружи пленкой и утепленные специальными матами. Внутри этой конструкции устанавливаются отопительные приборы, с помощью которых поддерживается постоянная температура воздуха: минимум +5 °С — для приклеивания и армирования утеплителя, не ниже +8 °С — для нанесения декоративной штукатурки. При этом следует использовать приборы, работающие на газе или электричестве, но не на дизельном топливе, которое образует сажу, оседающую на утеплителе, что снижает адгезию и негативно сказывается на качестве монтажа.

Устройство тепляка — наилучший выход из положения, когда требуется производить установку СФТК при отрицательной температуре воздуха. Правда, есть один минус: тепляки увеличивают общую стоимость работ по монтажу системы утепления на 10–15%. Альтернативным вариантом обеспечения условий для устройства СФТК зимой является использование противоморозных добавок для сухих строительных смесей. Но и здесь существуют ограничения: например, «КРЕПС Антифриз» при добавлении в смеси позволяет производить работы при температуре до –10 °С, при этом важно правильно подобрать сами смеси — не все из них предполагают использование противоморозных добавок. Отсюда очевидно, что тепляки обладают большими технологическими преимуществами.

Фасадные системы утепления являются одними из эффективных в области повышения теплоизоляционных свойств зданий. Тем не менее, случается, что по проекту задумано внутреннее утепление, а отделку фасада требуется выполнить в другом решении. В таком случае тоже можно использовать два варианта: либо строить тепляк, либо применять противоморозные добавки или специальные материалы, адаптированные к использованию при значительных отрицательных температурах.

Многие российские производители сухих строительных смесей предлагают сегодня такую продукцию: в основном, это цементные штукатурки, клеи и кладочные смеси. Но проведение отделочных работ даже с использованием специальных смесей все же имеет свои ограничения — как правило, температура окружающего воздуха в данном случае должна быть не ниже –10 °С. Смеси с противоморозными добавками, как мы помним, имеют те же рамки по применению. Таким образом, если стоит задача — производить отделку фасада во что бы то ни стало при любых отрицательных температурах, то лучше использовать тепляк. Но в основном такие требования характерны для строительства многоэтажных зданий, намного реже — для строительства, например таунхаузов, в черте города, почти никогда — в частном строительстве.

Процесс строительства любого здания предполагает составление какого-нибудь, пусть даже не самого профессионального, но плана, в котором указываются этапы, сроки, затраты и прочее. При этом застройщики стараются так организовывать процесс, чтобы отделочные работы приходились на тёплое время года. Но, как известно, не всегда составление плана-графика гарантирует его выполнение, иногда приходится подстраиваться под обстоятельства. Тогда и приходят на помощь современные технологии и специальные сухие строительные смеси.

Потенциал быстровозводимых технологий в коммерческом строительстве

При возведении объектов промышленного назначения на первый план выходят такие критерии, как долговечность и рентабельность (за счет скорости строительства). При этом традиционно высокими остаются требования к санитарно-гигиеническим характеристикам и надежности.






Аппетит приходит во время строительства

Долговечность объектов обеспечивается благодаря использованию материалов ограждающих конструкций, обладающих высокой стойкостью к агрессивному воздействию индустриальных сред. Рентабельность, то есть быстрая окупаемость проекта, достигается за счет применения быстровозводимых технологий, которые существенно сокращают время строительства.

Обе задачи успешно решаются, если возводить промышленные объекты с использованием так называемых трехслойных сэндвич-панелей (ТСП). Они представляют собой жесткую конструкцию из двух стальных облицовок с полимерным покрытием, заполненных минераловатным или пенополиуретановым теплоизолятором. При этом ТСП обеспечивают промышленным объектам ряд важных характеристик. Прежде всего, благодаря наличию негорючего утеплителя (минеральной ваты) постройки становятся пожаробезопасными, что особенно важно для производственных объектов. Кроме этого, достигается хорошая теплоизоляция (панель толщиной80 ммэквивалентна метровой стене из кирпича). Тем более что толщину теплоизоляционного слоя можно варьировать в пределах от 50 до250 мм. При ее правильном подборе для конкретной климатической зоны достигается оптимальная энергоэффективность постройки, что ведет к снижению эксплуатационных затрат. При этом сами ТСП сконструированы таким образом, чтобы минимизировать вероятность появления так называемых «мостиков холода», поэтому они свободно могут применяться в любом географическом регионе при рабочих температурах от –65 ºC до +75 ºC. Кроме того, утеплитель обеспечивает высокий уровень звукоизоляции производственных помещений.

Не менее важна и технологичность строительного процесса. Ведь ТСП можно легко монтировать на металлическом или железобетонном каркасе при помощи специального крепежа. Между собой они скрепляются герметизируемыми замками, препятствующими попаданию влаги в утеплитель.

Долговечность обеспечивается благодаря нанесению на стальную облицовку стойких к внешним воздействиям полимерных покрытий для оцинкованной стали, обеспечивающих качественную антикоррозионную и механическую защиту металла. Например, ТСП Industrium с облицовками из стали с покрытием Colorcoat HPS200 Ultra™ производства Tata Steel (Великобритания) обладают повышенной устойчивостью к агрессивным факторам внешнего воздействия. Коррозионная стойкость покрытия по классификации европейского стандарта EN10169-2 была определена как «очень высокая» (категория RC5), что свидетельствует о применимости сэндвич-панелей в любых условиях, в т. ч. в индустриальной и морской среде, в условиях повышенного загрязнения и влажности, а также для строительства в береговой зоне. Гарантия производителя на сталь с покрытием Colorcoat HPS200 Ultra™ составляет до 25 лет.

Помимо этого, полимерные покрытия позволяют индустриальным зданиям длительное время сохранять привлекательный внешний вид, что особенно важно теперь, когда внимание принято обращать не только на конструктив, но и на внешний вид производственных объектов.

Поскольку ТСП не требуют определенной температуры или влажности окружающей среды во время монтажа, возведение индустриальных построек может осуществляться круглогодично. Таким образом, трехслойные сэндвич-панели обеспечивают оптимизацию времени и стоимости строительства при соблюдении всех технических условий.



Фасадный аспект

К быстровозводимым фасадным технологиям принято относить и использование так называемых навесных вентилируемых фасадов (НВФ). В этом случае к несущим стенам здания с помощью кронштейнов крепится «чехол» на металлическом каркасе. Снаружи на каркас навешивается облицовка из различных материалов — от профлиста до керамогранита. Непосредственно на стену крепится слой теплоизоляции, отделенный от облицовки воздушным зазором. Система может быть смонтирована как на новое, так и на реконструируемое здание. В последнем случае не потребуется какая-либо перестройка или ремонт ограждающих конструкций. При этом НВФ выполняет двойную функцию: он защищает постройку от неблагоприятного воздействия внешних факторов и значительно улучшает ее теплотехнические характеристики, заменяя собой капитальную стену внушительной толщины.

Лучшей основой для навесного фасада являются бетонные и кирпичные стены. Возможно также крепление фасадов на некоторые виды блочных стен. Однако всегда необходимо проводить испытания на вырыв крепежных элементов. Кроме того, следует аккуратно соблюдать технологию монтажа. Так, для сверления отверстий под дюбели в кирпичной стене (в отличие от бетонной) не следует использовать перфоратор — только дрель. Отверстия при этом не должны сверлиться ближе, чем в25 ммк ложковому шву кладки, и ближе 60 мм— к тычковому шву, а также не ближе100 ммот края стены или от соседнего отверстия. Разумеется, не допускается сверление отверстий в самих швах.

Несущим скелетом любого НВФ является подконструкция, которая и передает нагрузку от облицовки на стену самого здания. Это необходимо, чтобы невзирая ни на погодные факторы, ни на механические воздействия облицовка надежно держалась в течение многих лет эксплуатации. Поэтому при выборе подконструкции особенно важен грамотный расчет и использование качественных материалов. Ключевым элементом здесь являются кронштейны. Соединяя облицовку с несущей стеной, они образуют «мостики холода». Чем больше суммарная площадь поперечного сечения кронштейнов, тем больше теплопотери здания через НВФ. А поскольку площадь сечения кронштейнов обратно пропорциональна их несущей способности, логично использовать стальные кронштейны, а не алюминиевые. Впрочем, дело здесь не только, а иногда и не столько в теплоизоляционных свойствах фасада.

Облегченная алюминиевая подконструкция обладает одним недостатком, способным перечеркнуть все ее возможные достоинства: алюминий и его сплавы начинают «течь», т. е. теряют несущую способность, при относительно невысоких для пожара температурах.

Конструкционную прочность алюминий теряет уже примерно при 250–300 °C. При 650–700 °C алюминиевые элементы расплавятся окончательно, и жидкий металл начнет капать, поджигая всё, что находится ниже. А ведь при сильном пожаре температура в подфасадном пространстве в некоторых случаях может достигать 1000–1200 °C. Для сравнения: сталь плавится при 1450–1520 °C. С этой точки зрения предпочтительным выбором для подсистемы навесных фасадов многие специалисты считают оцинкованную сталь с порошковой окраской.

Эксплуатационные качества НВФ в не меньшей степени зависят и от оптимального выбора теплоизоляционного материала. Сейчас предпочтительным вариантом теплоизоляции считаются гидрофобизированные плиты из минеральной ваты на основе базальтового волокна. К их основным характеристикам относят негорючесть, высокие теплоизолирующие свойства, стабильность размеров после монтажа и долговечность. К тому же этот материал обладает выгодным соотношением цены и качества. В ходу у строителей продолжает оставаться и минвата из стекловолокна. Причина в том, что ее стоимость ниже, чем у базальтовой. Но есть и серьезный недостаток — стекловолокно имеет более высокое по сравнению с базальтовой ватой водопоглощение и поэтому при монтаже требует более серьезной гидрозащиты.

Пенополистирол может применяться в фасадных системах зданий с нормальным влажностным режимом во внутренних помещениях, к которым не предъявляются повышенные требования пожарной безопасности. То есть он не подойдет, например, для жилых и общественных зданий. Любая теплоизоляция нуждается в эффективной ветрозащите и защите от увлажнения, которое может свести на нет его теплоизоляционные свойства.

Оптимальным вариантом многие эксперты считают использование гидро-, ветрозащитной мембраны. Она пропускает наружу водяные пары, но при этом не пропускает наружную влагу к утеплителю. Кроме того, применение мембран способствует улучшению теплоизоляционных характеристик фасада. Как показали проведенные компанией Du Pont климатические испытания фрагментов ограждающих конструкций, использование некоторых марок мембраны позволяет на 15% увеличить сопротивление фасада теплопередаче. Также испытания показали, что в случае использования мембраны в комбинации с легким утеплителем плотностью 14 кг/м3 теплоизоляционные свойства фасада оказываются выше, чем при использовании вчетверо более плотного утеплителя без мембраны. Таким образом, мембрана позволяет существенно облегчить фасадную конструкцию и добиться дополнительного экономического эффекта.

Самым заметным элементом НВФ, который определяет общий внешний вид объекта, без сомнения, выступает фасадная облицовка. Уже довольно давно на отечественном рынке пользуется широкой популярностью керамогранит. Этот ударопрочный материал обладает стойкостью к воздействию УФ-излучения, при этом не горюч и визуально привлекателен. Тем не менее, в последние годы доля керамогранита на рынке имеет тенденцию к снижению. Его начинают теснить некоторые новые материалы, обладающие меньшим весом и большей прочностью. Хотя керамогранит и относится к недорогим материалам, но его большой вес требует усиления фасадной подсистемы, что ведет к удорожанию конструкции в целом и сводит на нет весь эффект экономии. Не лучшим выбором этот материал будет и для регионов с повышенной сейсмической активностью, на которые приходится почти четверть территории России. Даже при несильном землетрясении керамогранит легко превращается в осколки, которые представляют серьезную угрозу жизни людей, а также сохранности припаркованных рядом со зданием автомобилей. Наконец, керамогранит может оказаться опасен и при тушении пожаров, поскольку удерживается на фасаде с помощью кляммеров — пружинных защелок. Представить себе возможные последствия обрушения с большой высоты плиток весом 8–9 кг каждая в зону эвакуации людей нетрудно.

Еще один популярный в России облицовочный материал — это алюминиевые композитные панели. Однако на практике к их использованию следует относиться с большой осторожностью. Как показали испытания, проведенные ФГУ ВНИИПО МЧС России, некоторые типы композитных панелей имеют в своем составе слой полиэтилена, который уже на 6–8 минутах после начала пожара начинает выделять газообразные продукты горения, а затем и вовсе воспламеняется, что сопровождается обильным выделением горящих капель расплава. При этом коэффициент дымообразования полиэтиленового наполнителя относит его к группе Д3, а саму панель — к группе Д2, а по горючести и воспламеняемости — к группе Г4[1].

Полностью пожаробезопасны облицовки из стали с полимерным покрытием, которая относится к негорючим материалам. Однако это далеко не единственное ее достоинство.

Например, современные стальные облицовки не просто имеют широчайшую цветовую палитру, но могут имитировать практически любые натуральные материалы (камень, дерево, медь). Их геометрия также весьма разнообразна. Это и технологичный стеновой профнастил, и сайдинг, и фасадные кассеты, относящиеся к облицовкам премиум-сегмента ввиду своей уникальной геометрии и завершенной структуры, и гораздо более демократичные по стоимости, но не менее привлекательные линеарные панели.

В 2012 г. было налажено производство линеарных панелей Primepanel®, не имеющих аналогов в своей ценовой категории и по качеству вплотную приближающихся к значительно более дорогостоящим фасадным кассетам. Добиться подобного результата удалось благодаря использованию уникального оборудования финской компании Formia. Точную геометрию стальной фасадной панели обеспечивают 27 пар формирующих ее валов, а мощная распрямляющая установка снимает остаточные напряжения в металле и исключает эффект «линзы», с которым до сих пор не могут справиться большинство производителей. Кроме того, оборудование позволяет выпускать не только гладкие, но и рифленые панели с волнистой поверхностью.

Следует также отметить, что любые разновидности стальных облицовок для НВФ подходят для использования в сейсмически активных районах. Например, испытания показали, что металлическая фасадная кассета выдерживает землетрясение до 9-ти баллов.

Однако помимо сейсмоопасности существуют и другие «региональные» проблемы, которые предъявляют определенные требования к фасадным облицовкам. В частности, это относится к строительству в береговой зоне, где фасады зданий подвергаются воздействию более интенсивного УФ излучения, а также агрессивной атмосферной среды, что обусловлено повышенной влажностью, а в приморских районах еще и наличием в воздухе солевой взвеси и мелких фракций песка, перемещаемых ветром. При строительстве в прибрежной зоне использовать незащищенный металл нельзя. Нержавейка — дорогое удовольствие. Более целесообразно применение оцинкованного профилированного проката с современными полимерными покрытиями.

В подобных случаях хорошим решением будет, например, облицовка из стали с полимерно-порошковым покрытием. Покрытие толщиной 50 мкм на основе полиуретана имеет в своей основе слой нанесенного на сталь сплава (95% цинка и 5% алюминия, 275 г/м2). Далее следуют защитный грунтовочный слой и финишное покрытие (полимерная краска с полиамидными гранулами), которое и находится в непосредственном контакте с внешней средой.

Еще большую толщину — 200 мкм — имеет покрытие Colorcoat HPS200™ Ultra. Здесь также присутствуют слой из сплава Galvalloy и усиленное полимерное покрытие. При определении стойкости покрытия к коррозии, истиранию и ультрафиолету образцы подвергались самым суровым испытаниям — погружению в морскую воду на 5 000 часов с предварительно сделанными надрезами, 12-недельному непрерывному облучению УФ А-лучами и ряду других серьезных воздействий. По результатам теста было выявлено, что сталь с таким покрытием выдерживает любые требования по коррозионной стойкости (класс выше RC4), что делает ее применение в строительстве экономически эффективным и оправданным.

Не уступают полиуретановым по своим качествам и современные покрытия на основе поливинилиденфторида (PVDF). Последние разработки позволили существенно повысить эксплуатационные характеристики этого материала. Например, матовое покрытие PVDF MATT производства Ruukki (Финляндия) при номинальной толщине всего в 27 мкм (20 мкм покрытие лицевой стороны и 7 мкм грунтовка) может эксплуатироваться в широком диапазоне температур — от +110 °Cдо –60 °C, обладает превосходными свойствами формуемости покрытия при отрицательных температурах до –10 °C и допустимым радиусом гиба 1Т. Устойчивость покрытия к коррозии также высока (класс RC4). При этом PVDF MATT обладает минимальным глянцем — всего 3–5 единиц по шкале Gardner 60°, оно не дает бликов, практически не выгорает и не выцветает на солнце (класс устойчивости к ультрафиолету RUV4, как и у покрытий на основе полиуретана).

Фасад — визитная карточка здания, новый облик и новое качество заказчика

Конструкция вентилируемого фасада, или, как ее еще называют, «стена на относе», удобна и проста. К несущей стене крепится металлический каркас, на который снаружи монтируются линеарные панели. Зазор между несущей стеной и облицовкой позволяет осуществлять вентилирование фасада. При необходимости между несущей стеной и линеарными панелями устанавливается утеплитель. Вентилируемые фасады прекрасно зарекомендовали себя на практике: в западноевропейских странах порядка 80% работ по утеплению наружных стен выполняется по такой технологии. Вентилируемые фасады создают наиболее благоприятный режим работы ограждающих конструкций: воздух, циркулирующий по вентиляционному зазору, высушивает утеплитель и несущую стену здания. Этим достигается независимость коэффициента теплоизоляции от условий эксплуатации зданий. Воздушный зазор в фасадной конструкции работает как дополнительный теплоизоляционный слой, что позволяет снизить расходы на отопление. Внешняя отделка здания — непосредственно линеарные панели — защищает конструкцию стены от дождя, снега и ветра. Устройство линеарной системы фасада позволяет выполнять монтажные работы с высоким качеством при любых погодных условиях независимо от времени года. Поскольку теплоизоляционный материал устанавливается между несущим каркасом и линеарными панелями, он защищен от неблагоприятных воздействий внешней среды и не несет никакой нагрузки. В отличие от традиционных систем, линеарные панели имеют скользящее крепление, благодаря которому не происходит продольных деформаций, обусловленных температурными изменениями. В результате применения систем навесных вентилируемых фасадов, предлагаемых компанией, здание приобретает не только новый облик, но и новое качество, а благодаря многообразию архитектурных и технических решений и неограниченным возможностям цветовой гаммы линеарные панели придают зданию неповторимый индивидуальный стиль. В основном компания «ПГ-Стром» специализируется на выполнении строительно-монтажных и ремонтных работ высокой сложности. Применение комплексных технологий, гибкость, высокий темп строительства и отменное качество выполняемых работ поддерживают авторитет фирмы среди самых серьезных заказчиков. За последние годы специалисты фирмы участвовали в реконструкции Большой спортивной арены в Лужниках, капитальном ремонте Президентской ложи на БСА, в течение двух лет успешно вели работы по реконструкции фасадов аэровокзального комплекса аэропорта Домодедово (Москва), участвовали в строительстве ряда других объектов в Москве и области. Залогом успеха компании является успешное сотрудничество с зарубежными заводами-производителями. Специалисты фирмы регулярно проходят стажировку на строящихся объектах в Европе, что позволяет им совершенствовать свою работу в соответствии с современными требованиями строительной индустрии. На многих объектах компания использует собственные разработки. Это, к примеру, технология установки вентилируемых фасадов с помощью линеарных металлических панелей. Ведь сегодня современное здание должно отвечать большому количеству требований, в числе которых и срок службы, и теплосбережение, и снижение материалоемкости строительства, возможность применения сложных архитектурных решений. Эти проблемы успешно решаются с помощью вентилируемых фасадов, производимых фирмой. Основой этой системы, как уже говорилось, являются металлические линеарные панели, которые с помощью специального каркаса крепятся к ограждающим конструкциям здания. Наиболее часто ограждающие конструкции имеют ряд недостатков: · пониженная теплозащита; · коррозия арматуры из-за нарушений поверхностного слоя бетона; · пониженная шумозащита; · невыразительность архитектурно-цветовых решений при массовой застройке. А с установкой навесных вентилируемых фасадов появляются дополнительные преимущества системы: · исключается атмосферное воздействие на стену; · исключаются циклические замораживания и оттаивания стены; · точка росы перемещается во внешний слой теплоизоляции, что исключает увлажнение внутренней поверхности стены и создает благоприятный микроклимат в помещении; · не требуется прекращения деятельности внутри здания в период производства работ по утеплению. Для исключения коррозии арматуры и восстановления поверхностного слоя бетона общепринятыми методами (очистка ржавчины, нанесение антикоррозийного покрытия и др.) требуется дорогостоящий ремонт. Его проведение возможно только при положительной температуре, а качество зависит от квалификации исполнителей. Одним из действенных методов борьбы с коррозией стала установка навесных вентилируемых фасадов. После установки уменьшается содержание воды в бетоне, снижается электропроводность и прекращается процесс коррозии. Линеаризованная система фасада обладает высоким качеством, основанным на тщательном выборе исходных материалов и их предварительной качественной обработке. Феноменальная легкость монтажа фасадных систем позволяет использовать их для облицовочных работ без применения тяжелой строительной техники в любое время года. Данная технология монтажа позволяет существенно утеплить здание, если между стеной и плитой проложить утеплитель (минераловатные плиты, пенопласт и др.). А значит, любое строение можно привести в соответствие с новыми требованиями по теплосбережению и кардинально изменить его внешний вид. Для возведения утепленных помещений на основе строительных металлических конструкций (каркасов) компания предлагает также технологию производства и монтажа ограждающих конструкций из сборных сэндвич-панелей. Их использование предполагает значительную часть работ выполнять непосредственно на строительной площадке, что позволяет избежать многих трудностей. При использовании сэндвич-панелей решается и задача внутренней облицовки здания. Ведь роль отделочного материала выполняет окрашенное металлическое покрытие панелей. При этом выбор варианта наружной отделки остается за заказчиком. Компанией разработаны и активно внедряются варианты интеграции рассматриваемой технологии с технологией навесных вентилируемых фасадов.

В Германии придумали, как выгодно сэкономить на коммунальных услугах

В Гамбурге построен энергосберегающий специфический дом

В Германии построено первое в мире автономное здание, все энергетические потребности которого полностью удовлетворяются за счет морских водорослей. Об этом пишут СМИ. Здание BIQ House расположено в Гамбурге. Фасад BIQ House состоит из биореакторов, в которых созданы условия для существования морских водорослей, которые постоянно продуваются воздухом, снабжающим их углекислым газом. Биореакторы с морскими водорослями установлены по фасаду здания и работают в роли изолирующей прослойки между окружающей средой и внутренними помещениями. С одной стороны аккумулируемое водой тепло солнечных лучей применяется для подогрева воды системы отопления и для получения горячей воды. А с другой стороны, когда морские водоросли вырастают их обрабатывают специальным образом и подают в топливный конвертор, работающий на биомассе и вырабатывающий электрическую энергию в достаточном для здания количестве.

Навесные вентилируемые фасады позволяют сэкономить 30% электроэнергии

Специалисты ТД «Асахи» не так давно провели опрос между застройщиков, выбравших для оформления фасадов навесные вентилируемые системы. Около 80% респондентов сообщили о том, что благодаря применению этих систем им удалось не только значительно снизить расходы на отопление домов, но и достичь 30-процентной экономии электроэнергии.

Согласно заявлению О. Кузнецовой, генерального директора ТД «Асахи», многослойные фасадные системы обладают массой превосходств. Так, они придают домам привлекательный внешний облик, надежно защищают их от природных капризов, высокой влажности и перепадов температур. Помимо всего этого, многофункциональные навесные вентилируемые фасадные системы поглощают образующиеся при изменениях суточных и сезонных температур термодеформации, что исключает образование трещин, которые в дальнейшем могут привести к разрушению всей системы.

Навесные фасады обладают возможностью самостоятельно регулировать температуру внутри домов, обеспечивая приятную прохладу в жару и комфортное тепло в морозы. В соответствии с этим, необходимость применения обогревателей и кондиционеров в помещениях с навесными фасадами отпадает, что и позволяет хорошо сэкономить на электроэнергии.

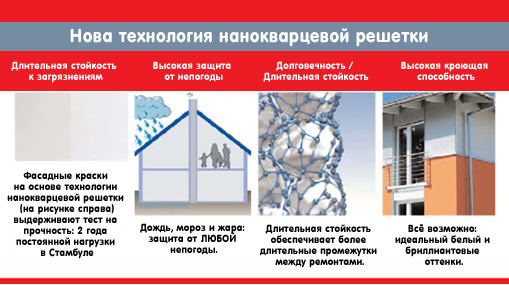

Защита фасада с помощью технологии трехмерной нанокварцевой решетки

Одна из последних разработок фирмы - технология трехмерной нанокварцевой решетки, использование которой обеспечивает надежную защиту фасадных поверхностей от неблагоприятных погодных воздействий, увеличивает долговечность и поддерживает чистоту и привлекательность использующихся для оформления внешних стен домов материалов без потребности специального ухода за ними.

Благодаря равномерному распределению нанокварцевых частиц в текстуре решетки увеличивается прочность поверхности фасада, что не позволяет спорам грибов, частицам пыли и грязи проникать внутрь покрытия. Следовательно, эти и многие другие нежелательные элементы, при определенных условиях приводящие к снижению срока эксплуатации и разрушению фасадов, смываются естественным способом во время ливня.

Запатентованная фирмой «Caparol» инновационная разработка «NQG» сыскала применение при производстве высококачественных фасадных покрытий с глянцевой поверхностью, позволяющей парам воды свободно выходить сквозь него и вмести с этим блокирующей проникновение влажности извне. Применение изготовленных по технологии «NQG» продуктов не только оберегает каменную кладку от воды, но и гарантирует высокую диффузионную способность мат-ла, дозволяющую фасаду «дышать». А фотокаталистические возможности покрытия, базирующиеся на феномене самоочищения диоксида титана, разрушают попадающие на поверхность фасада органические частички.

`Зонтичный` фасад сменит бамбуковые жалюзи

Вдохновленные дизайном красочных пляжных китайских зонтов, дизайнеры из архитектурной студии 3Gatti предположили чертеж нового фасада для павильона Мадрид, который был установлен на Всемирной универсальной выставке 2010 Shanghai Expo в Китае. Новый экран-фасад для строения, в котором сейчас расположены офисные и торговые помещения, являет из себя массив из стилизованных «зонтов», которые могут индивидуально открываться и закрываться и использоваться для управления уровнем освещенности в помещении.

Новый «зонтичный» фасад сменит бамбуковые жалюзи на складных стальных рамах, которые в настоящее время окружают стеклянные стены строения и террасу 1,5-метровой ширины. К сожалению, за два с лишним года, прошедших со времени выставки, и рамы, и бамбуковые жалюзи пришли в негодность и портят внешний вид павильона Мадрид

Определен внешний вид комплекса «Империя Тауэр» в «Москва-Сити»

Проект здания со сквозным диагональным проходом победил в конкурсе архитектурных концепций комплекса «Империя Тауэр», который планируется построить на территории Московского международного делового центра «Москва-Сити».

Проект предложила команда UNK PROJECT, рассказал председатель жюри конкурса, главный архитектор столицы Сергей Кузнецов.

«Мы выбрали в качестве первого номера проект компании UNK PROJECT, вторым - проект мастерской «Проект Меганом» и третье место занял проект ADM ARCHITECTS», - цитирует архитектора «Интерфакс».

По его словам, проект-победитель отличается хорошей работой с общественным пространством и интересным решением фасада. «Предполагается очень интересный, живой фасад», - сказал Кузнецов.

Он отметил, что еще одной отличительной чертой проекта UNK PROJECT является диагональный проход сквозь здание. При этом проект не предполагает яркой цветовой гаммы, монументальный фасад здания не нуждается в дополнительной раскраске, считает архитектор.

Главный архитектор столицы подчеркнул, что необходимо повысить качество застройки «Москвы-Сити». «Этот участок выходит на Москву-реку, находится в первой линии застройки, и, безусловно, интересно было бы здесь иметь архитектурный шедевр», - сказал он.

По словам генерального директора компании-застройщика ЗАО «Флэйнер-Сити» Дмитрия Чертковского, стоимость строительства составит приблизительно 100 млн долларов.

Здание высотой не более 53 метров завершит развитие комплекса «Империя Тауэр». Оно должно включать в себя рабочие помещения, надземный и подземный автомобильный паркинг, а также общественные пространства на верхнем и нижнем уровнях комплекса, сообщает РИА Новости.

Закрытый конкурс архитектурных концепций многофункционального комплекса «Империя Тауэр - вторая очередь» был объявлен в начале марта по инициативе Москомархитектуры.

К участию в конкурсе было приглашено шесть московских архитектурных бюро. Разработка проектов нового комплекса проводилась участниками конкурса в течение месяца, после чего представленные проекты прошли техническую экспертизу.

Необычный дом с фасадом-«биореактором»


Недавно в мире появился весьма необычный дом, который стал единственным в своем роде – это дом с фасадом-«биореактором». Данную разработку сумели воплотить в жизнь группа ученых совместно со специалистами из Spitterwerk. Что же необычного в новом строении? Жилье получила весьма любопытную систему обогрева – микроводоросли. Они выделяют тепло под воздействием солнечного света.

Южный фасад здания получил под свое управление биоактивные жалюзи, которые вместили в себе водоросли. Сделано было из-за того, что вода, которая находится внутри жалюзи позволяет водорослям развиваться намного быстрее чем в реке, а польза от этого – тепловая энергия. Но и это еще не все, если тепловой энергии становится больше чем нужно, то лишняя энергия уходит в буфер, что позволяет направить ее в местную сеть. Снаружи дом огорожен привычной стеной, а на входе установлены кованые ворота, которые известны в народе как прочная и весьма удобная конструкция.

Также хочется отметить, что в новом доме новая технология позволяет создать некую живую оболочку, которая способна легко удерживать холод снаружи, а жару не пропускать внутрь, тем самым создавать внутри строения идеальную атмосферу. Следует отметить, что новинка вошла в число инновационных зданий, которые были спроектированы для одного из районов Гамбурга. Новый район будет неким живым объектом для горожан с множеством гостиниц и торговыми зонами, созданные для отдыха. Возможно к данной технологии в будущем прибегнут многие развивающиеся страны.

Хочется отметить, что такое инновационное решение пришло к ученым в связи с тем, что в Гамбурге зима стоит длительное время, из-за чего приходится выпутываться из этих нелегких положений.

Слепые стены зданий превратятся в висячие сады и вертикальные парковки

Столичные архитекторы придумали, как облагородить внешний вид зданий в Москве. На глухих торцах многоэтажек предложили... разбивать висячие сады.
    Главный архитектор Москвы Сергей Кузнецов рассказал «Известиям», что приступить к реализации проекта московские власти могут уже в этом году. При этом помимо вертикальных садов к глухим торцам домов планируется пристраивать прачечные, парковки, кафе и детские сады.
    По словам автора проекта, архитектора Ирины Соколовой, такие пристройки существенно облегчат жизнь горожанам. Сначала инициативу реализуют в центре столицы, где ощущается нехватка социальной инфраструктуры, а затем и в других районах города.

Первый пилотный проект будет запущен на Арбате, в большом Афанасьевском переулке, где у глухих стен появятся выставочный зал, прачечная-химчистка и детское видеокафе. Исследования также ведутся в районе Сокольники, где уже выявлено около 400 торцов, пригодных для построек.

При этом, заверяют архитекторы, проект реализуется в рамках реконструкции фасадов, а это значит, что сначала здания будут восстановлены, и лишь затем к ним присоединят новые объекты. Конструкции домов при этом никак не пострадают, заверила издание Соколова.

От существующей стены будет сделан отступ примерно на шесть метров, а сами пристройки будут возводиться по технологии, которая позволит сделать их экономичными и безопасными в экплуатации.

«Это и энергосберегающие фасады, и солнечные батареи. Наши пристройки по минимуму будут зависеть от магистральных сетей самих зданий - газо-, электроснабжения и так далее», - пояснила архитектор.

Инициативу уже поддержали муниципальные депутаты. Однако нашлись у проекта и противники. Так, по утверждению бывшего директора НииПИ Генплана Москвы Сергея Ткаченко, пристройки не разгрузят город, а наоборот, сделают застройку более тесной. Кроме того, считает он, сохранность существующих зданий также остается под вопросом.

Медиа фасад на Новом Арбате в Москве



 Когда с Нового Арбата убрали казино и рекламу - он стал темный и мрачный, здание мэрии тонуло в тени, а жилые высотки нависали над улицей как монстры

Ни одна из ландшафтных зон не была освещена, как и большинство зданий. Теперь там создается новое освещение на основе трех медиа-фасадов.
Занимается разработкой и реализацией проекта компания «СветоСервис», которая в 2011 году выиграла тендер на проект нового освещения столичных улиц - это порядка 150 объектов и ландшафтных зон. Проект разработан и утвержден столичными властями, первым этапом как раз и является оформление зданий на Новом Арбате (три дома-книжки и пять высотных зданий на противоположной стороне). Сумма контракта по первому этапу составляет 1,5 миллиарда рублей.

Запланировано, что в будние дни на Новом Арбате будет работать только освещение, подчеркивающее контур и архитектуру объектов, а в выходные дни на медиа-фасаде будут демонстрироваться различные цветовые эффекты. Причем сценариев этих эффектов будет придумано много, чтобы каждые выходные не крутилось одно и то же.
Стоит также отметить, что медиа-фасады не нацелены на решение рекламных задач, и будут служить исключительно для архитектурного освещения здания, поэтому яркости светодиодов уменьшены в несколько раз, чтобы не забивать окружающие объекты. Что касается праздников, то в эти дни на фасадах будут транслироваться тематические ролики и видеосюжеты, связанные с текущими праздничными датами.

Во время демонстрации видео в соответствии с цветами в ролике будет меняться и цветовое оформление зданий. Кроме того, на всех ключевых объектах будет происходить регулярная цветовая динамика, то есть освещение будет меняться от белого в обычные дни до более красочных цветов в праздничные дни.

На четвертом доме-книжке монтаж медиа-фасада не предусмотрен в связи с техническими сложностями - его недавно ремонтировали и установили облицовочный фасад, на который невозможно крепить светодиодные цепочки. Кстати медиа-фасад даже из двух зданий - это комплекс, который является крупнейшим не только в Москве и России, но и в мире. И когда будет закончена установка третьего медиа-фасада, возможно, он будет представлен для занесения в книгу рекордов Гиннеса. На каждом из домов-книжек установлены световые экраны, состоящие из порядка 600 светодиодных линеек общей длиной по 10 метров. На пять высотных домов с противоположной стороны тоже будут установлены светодиодные линейки общим объемом около 3 тысяч единиц.

Здание правительства Москвы на Новом Арбате будет выполнено в том же ключе, что и высотки на Новом Арбате.

Фасад - чешуя: новый концертный зал в Рейкьявике

Сложный многогранный геометрический объем здания концертного зала площадью 28 000 м2 вырос на месте реконструирующейся городской гавани между городом и побережьем Северного Атлантического океана

В Рейкьявике завершилось строительство комплекса Harpa («Арфа»), объединяющего под одной крышей концертный зал и конференц-центр. Основную часть работы по проектированию объекта взяло на себя бюро Henning Larson Architects, однако ряд технических и оформительских вопросов делегирован датскому художнику Олафу Элиассону (Olaf Eliasson), проживающему ныне в Исландии, а также американскому архитектурному бюро Artec Consultants.

Концептуальным решением проекта является сложное остекление фасада здания. Шестиугольные стеклянные пластины неправильной формы, укрепленные на стальном каркасе параллельно или под углом, создают причудливый визуальный эффект калейдоскопа, а общее восприятие объекта чем-то сродни базальтовым глыбам, которые в избытке встречаются среди исландских ледников. Проектирование фасада было сложной задачей именно из-за разнообразия геометрических форм и пространственной ориентации стеклянных панелей. В итоге каждое сочленение блоков в фасаде по сути своей уникально.

Большая часть панелей изготовлена из прозрачного бесцветного стекла, другие имеют цветное напыление. Тщательный выбор места расположения цветных блоков создает красивые переливы оттенков фасада и особую атмосферу внутри здания. Благодаря полной прозрачности фасада холл концертного комплекса купается в мягком дневном свете, а вечерами для его освещения используется многоцветная система LED-светодиодов.

Такое архитектурное решение фасада выполняет как эстетическую, так и сугубо утилитарную функцию, надежно ограждая внутренние помещения от уличного шума оживленного квартала исландской столицы и от сурового северного климата. Инженерные решения, примененные при строительстве концертного зала, позволяют менять его акустические характеристики в зависимости от того, какое мероприятие проводится в его стенах. Планировка зрительного зала также вариабельна – при необходимости часть кресел можно удалить, перенести или нарастить, изменив конфигурацию партера. Всего в комплексе четыре зала, самый большой из них имеет вместимость 1800 зрительских мест. Также здесь имеется несколько небольших залов для конференций и собраний, которые можно брать в аренду для разных нужд.
